Siemens 6ES7626-2DG03-0AE3 SIMATIC C7-626

Name: Siemens 6ES7626-2DG03-0AE3 SIMATIC C7-626
Brand: Siemens
SKU: 6ES7626-2DG03-0AE3
Availability: InStock

Prijsklasse: € 1.809,00 tot € 3.378,00

Conditie

Wissen

SKU: 6ES7626-2DG03-0AE3 Categorie: HMI & Display Merk: Siemens

Beschrijving
Aanvullende informatie

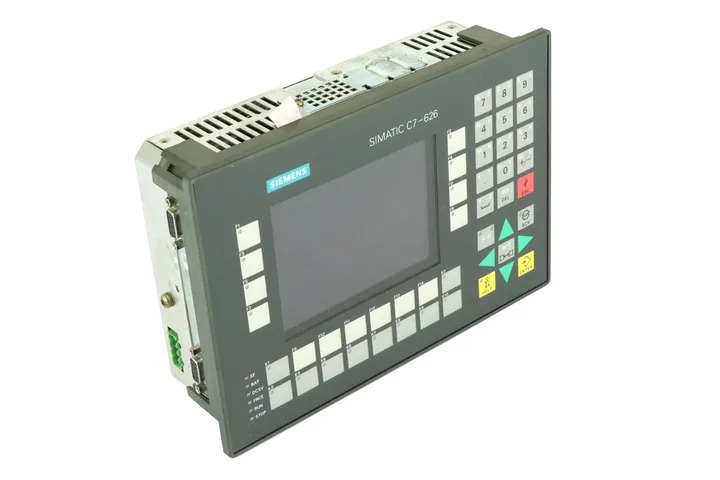

De Siemens SIMATIC C7-626, onderdeelnummer 6ES7626-2DG03-0AE3, is een compacte gecombineerde controller en bedieningspaneel behorend tot de SIMATIC C7-productfamilie. Het integreert een S7-300 compatibele PLC met een HMI-bedieningspaneel in één unit, waardoor de noodzaak voor afzonderlijke controller- en displayhardware vervalt. Dit alles-in-één ontwerp maakt deel uit van Siemens' strategie om ruimtebesparende automatiseringsoplossingen voor machinebesturing te bieden.

De 6ES7626-2DG03-0AE3 beschikt over een ingebouwd STN monochroom display met aanraak- of toetsbediening, ingebouwde CPU-functionaliteit compatibel met de S7-300 instructieset, en geïntegreerde MPI (Multi-Point Interface) communicatie voor verbinding met SIMATIC-netwerken. De unit ondersteunt PROFIBUS-DP voor communicatie op veldniveau, waardoor directe integratie met gedistribueerde I/O en aandrijvingen mogelijk is. Het bevat ingebouwde digitale en analoge I/O, geïntegreerde voeding, en ondersteunt standaard S7-programmering via STEP 7-software.

De SIMATIC C7-626 wordt veel ingezet in zelfstandige machineautomatisering, verpakkingsmachines, drukapparatuur en kleine tot middelgrote fabricagecel waar een compacte voetafdruk essentieel is. De geïntegreerde PLC- en HMI-architectuur vermindert de complexiteit van paneelbedrading en de vereiste kastruimte, waardoor het geschikt is voor OEM-machinebouwers en systeemintegrators die met ruimtebeperkte installaties werken.

Technische Specificaties

Displaytype	STN monochroom LCD
Displaygrootte	5,7 inch
Ingangs-/bedrijfsspanning	24 V DC
Communicatie-interface	MPI, PROFIBUS-DP
CPU-compatibiliteit	S7-300 compatibel
Programmeersoftware	SIMATIC STEP 7
Ingebouwde digitale ingangen	16
Ingebouwde digitale uitgangen	16
Ingebouwde analoge ingangen	4
Ingebouwde analoge uitgangen	2
Bedrijfstemperatuur	0 °C tot +55 °C
Opslagtemperatuur	-20 °C tot +70 °C
IP-beschermingsgraad	IP65 (frontpaneel)
Montage	Panelmontage
Certificeringen	CE, UL

Veelvoorkomende foutcodes en systeemgebeurtenissen

Event ID: 10000: Algemene CPU-hardwarefout gedetecteerd tijdens zelftest of runtime
Voer een volledige stroomcyclus uit. Als de fout aanhoudt, controleer de CPU-module en vervang de C7-unit als hardwarefalen is bevestigd.
Event ID: 10001: RAM-geheugenfouten gedetecteerd in de CPU-module
Controleer en zet eventueel geïnstalleerde geheugenkaarten opnieuw in. Voer een geheugenreset (MRES) uit en laad het gebruikersprogramma opnieuw. Vervang de unit als de fout opnieuw optreedt.
Event ID: 10002: PROFIBUS-DP communicatiefout — verlies van verbinding met een slavapparaat
Controleer PROFIBUS-kabelcontinuïteit en afsluitweerstanden. Controleer de configuratie van het slavapparaatadres en de voeding naar het slavapparaat.
Event ID: 10003: MPI-communicatiefout — geen verbinding met programmeerapparaat of SCADA
Controleer MPI-kabelverbindingen en bustermination. Controleer dat het MPI-adres uniek is op het netwerk en overeenkomt met het geconfigureerde adres in STEP 7.
Event ID: 10004: 24 V DC-voeding onderspanning gedetecteerd
Meet de 24 V DC-voeding op de ingangsklemmen. Zorg ervoor dat de voedingseenheid voldoende voor de belasting is gespecificeerd en controleer op losse verbindingen.
Event ID: 10005: I/O-toegangsfout — CPU kan niet lezen of schrijven naar ingebouwde I/O
Controleer of de hardwareconfiguratie in STEP 7 overeenkomt met de fysieke unit. Voer een CPU-geheugenreset uit en download de hardwareconfiguratie opnieuw.
Event ID: 10006: Batterij of back-upcondensator laag — retentiegegevens kunnen verloren gaan bij stroomuitval
Vervang de back-upbatterij indien aanwezig, of noteer dat retentiegegevens niet behouden blijven. Download het programma en gegevensblokken opnieuw na vervanging.
Event ID: 10007: HMI-displaycommunicatiefout — interne communicatie tussen HMI en CPU verloren
Voer een volledige stroomcyclus uit. Als de fout aanhoudt, kan de interne interface beschadigd zijn en moet de unit ter reparatie of vervanging worden verzonden.

Veelgestelde Vragen

Is de SIMATIC C7-626 compatibel met SIMATIC STEP 7-programmeersoftware?

Ja, de C7-626 gebruikt een S7-300 compatibele CPU en wordt geprogrammeerd met Siemens SIMATIC STEP 7. Zowel de PLC-logica als de HMI-schermen worden geconfigureerd via de STEP 7-omgeving.

Welke communicatie-interfaces zijn beschikbaar op de 6ES7626-2DG03-0AE3?

De unit biedt MPI (Multi-Point Interface) voor programmering en netwerkverbinding, en PROFIBUS-DP voor verbinding met gedistribueerde I/O, aandrijvingen en andere veldapparaten.

Wat is de voedingsspanning voor de C7-626?

De C7-626 werkt op een 24 V DC-voeding, die extern moet worden geleverd en aangesloten op de aangewezen voedingsingangsklemmen.

Kan de C7-626 als zelfstandige controller zonder externe PLC worden gebruikt?

Ja, de C7-626 integreert zowel het HMI-paneel als een S7-300 compatibele CPU in één behuizing, waardoor het als een volledige zelfstandige automatiseringsunit met ingebouwde I/O kan functioneren.

Wat is de beschermingsgraad van het frontpaneel van de C7-626?

Het frontpaneel van de C7-626 heeft een IP65-beschermingsgraad, waardoor het geschikt is voor panelmontage-installaties waar bescherming tegen stof- en waterindringing vereist is.

Probleemoplossing

Display blijft leeg nadat stroom is ingeschakeld

Meet de 24 V DC-voedingsspanning op de ingangsklemmen. Controleer op doorgebrande zekeringen of bedrading fouten in het voedingscircuit. Controleer of de voedingseenheid correct functioneert.

Herstel de juiste 24 V DC-voeding. Vervang doorgebrande zekeringen door het juiste type. Als de voeding correct is bevestigd en het display blijft leeg, kan de interne voeding of displayverlichting zijn mislukt en moet de unit worden gerepareerd of vervangen.

CPU blijft in STOP-modus en gaat niet over naar RUN

Controleer de CPU-status-LED. Verbind STEP 7 en lees de diagnostische buffer voor foutinvoeren. Controleer of de gedownloade hardwareconfiguratie overeenkomt met de fysieke configuratie.

Wis actieve fouten via STEP 7, zorg ervoor dat de hardwareconfiguratie correct is, en voer een geheugenreset (MRES) uit gevolgd door een verse programmadownload. Als de CPU niet in RUN-modus gaat, kan een hardwarefout aanwezig zijn.

PROFIBUS-DP slavapparaten worden weergegeven als niet beschikbaar of defect

Controleer PROFIBUS-kabelverbindingen, bustermination aan beide uiteinden van het segment, en voedingen van slavapparaten. Controleer of slavaadressen in STEP 7 hardwareconfiguratie overeenkomen met de fysieke adresinstellingen op elk apparaat.

Corrigeer eventuele bedrading fouten, zorg ervoor dat juiste 120-ohm afsluitweerstanden aan beide uiteinden van het PROFIBUS-segment zijn geïnstalleerd, en bevestig dat alle slavaadressen uniek zijn en correct geconfigureerd. Download de hardwareconfiguratie opnieuw als wijzigingen worden aangebracht.

Retentiegegevens gaan verloren na elke stroomcyclus

Controleer of een back-upbatterij is geïnstalleerd en de laadstatus ervan. In units zonder batterij worden retentiegegevens onderhouden door een condensator die in de loop der tijd kan zijn verslechterd.

Installeer of vervang de back-upbatterij met het juiste Siemens-goedgekeurde type. Als de unit een condensator voor gegevensretentie gebruikt, kan de condensator vervanging nodig hebben. Initialiseer retentiegegevensblokken opnieuw na reparatie.

HMI-schermen reageren niet op bedieningsinvoer

Controleer of de CPU in RUN-modus staat en communiceert met het HMI-gedeelte. Controleer of de HMI-configuratie correct is gecompileerd en gedownload. Inspecteer het aanraakpaneel of toetsmembraan op fysieke beschadiging.

Zorg ervoor dat de CPU in RUN-modus staat en het HMI-project correct is geladen. Voer een volledige stroomcyclus uit. Als het aanraakpaneel of toetsen fysiek beschadigd zijn, heeft de unit hardwarereparatie of vervanging nodig.

Conditie	Reparatie, Gebruikt, Refurbished, Nieuw in doos (geseald)
