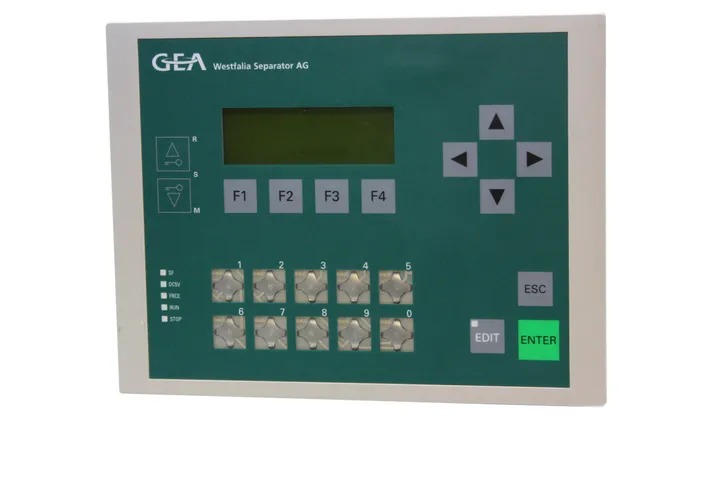

Siemens 6ES7613-1SB02-0AC0 SIMATIC C7-613
€ 1.278,00
De Siemens SIMATIC C7-613, onderdeelnummer 6ES7613-1SB02-0AC0, is een compacte gecombineerde controller en bedieningspaneel-eenheid die behoort tot de SIMATIC C7-productfamilie. Het integreert een programmeerbare logische controller (PLC) op basis van de S7-300 CPU-architectuur met een bedieningspaneel (OP) in een enkele behuizing, waardoor de behoefte aan afzonderlijke HMI- en controller-hardware vervalt. Dit alles-in-één ontwerp is bedoeld voor ruimtebeperkte installaties in schakelskasten die zowel procesbesturing als lokale bediening vereisen.
De C7-613 beschikt over een geïntegreerd monochroom display met aanraak- of toetsbediening en ondersteunt MPI (Multi-Point Interface) communicatie voor verbinding met SIMATIC S7-netwerken en programmeerapparaten. Het bevat ingebouwde digitale I/O-punten, geïntegreerde CPU-functionaliteit die compatibel is met STEP 7-programmering, en ondersteunt ProTool-configuratiesoftware voor het HMI-gedeelte. De eenheid werkt op 24 V DC voedingsspanning en is gebouwd volgens industriële normen voor betrouwbaarheid in veeleisende omgevingen.
De SIMATIC C7-613 wordt doorgaans ingezet voor automatiseringstaken op machineniveau in industrieën zoals verpakking, materiaalverwerking, drukken en algemene fabricage. Het geïntegreerde ontwerp maakt het zeer geschikt voor zelfstandige machinebesturingspanelen waar een afzonderlijke PLC en HMI onpraktisch zou zijn vanwege ruimte- of kostenbeperkingen. De eenheid stelt operators in staat procesvariabelen te controleren, alarmen te bevestigen en instelwaarden rechtstreeks bij de machine aan te passen.
Technische Specificaties
| Ingangsspanning | 24 V DC |
|---|---|
| Displaytype | Monochroom LCD |
| Communicatie-interface | MPI (Multi-Point Interface) |
| Geïntegreerde I/O | Digitale ingangen en uitgangen ingebouwd |
| CPU-compatibiliteit | S7-300 compatibele CPU |
| Configuratiesoftware | STEP 7 / ProTool |
| Bedrijfstemperatuur | 0 °C tot +55 °C |
| Opslagtemperatuur | -20 °C tot +70 °C |
| Beschermingsgraad | IP 65 (frontpaneel) |
| Montage | Panelmontage |
| Serie | SIMATIC C7 |
| Certificeringen | CE, UL |
Veelvoorkomende foutcodes en systeemgebeurtenissen
- Event ID: 40000
- Verlies van communicatie op MPI-interface. De C7-eenheid kan niet communiceren met aangesloten apparaten op het MPI-netwerk.
Controleer MPI-kabelverbindingen en afsluitweerstanden. Verifieer MPI-adresinstellingen en baudrate-configuratie in STEP 7. Zorg ervoor dat er geen adresconflicten op het netwerk bestaan. - Event ID: 10000
- CPU in STOP-modus. De geïntegreerde PLC-CPU is overgegaan naar STOP-status en voert het gebruikersprogramma niet meer uit.
Controleer de diagnostische buffer in STEP 7 op de oorzaak van de STOP. Corrigeer eventuele programmafouten of hardwarefouten en schakel de CPU terug naar RUN-modus. - Event ID: 10001
- Geheugenkaartfout of programmaladingsfout. De CPU kan niet lezen van of schrijven naar de geheugenmodule.
Plaats de geheugenkaart opnieuw in. Als de fout aanhoudt, vervang de geheugenkaart en laad het gebruikersprogramma opnieuw via STEP 7. - Event ID: 10002
- Batterijspanning laag of back-upbatterijfout. Retentieve gegevens en realtime klok kunnen verloren gaan bij een stroomcyclus.
Vervang de back-upbatterij door het juiste type zoals opgegeven in de hardwarehandleiding. Voer een geheugenreset uit en laad het programma opnieuw als retentieve gegevens beschadigd zijn. - Event ID: 10006
- I/O-toegangsfout. De CPU heeft een fout gedetecteerd bij het openen van geïntegreerde of uitbreidings-I/O-modules.
Controleer de bedrading op betrokken I/O-kanalen. Verifieer dat de moduleconfiguratie in STEP 7-hardwareconfiguratie overeenkomt met de fysieke opstelling. Vervang de defecte I/O-module indien nodig. - Event ID: 40010
- HMI-configuratie komt niet overeen. Het ProTool-project dat op de C7 is geladen, komt niet overeen met de aangesloten PLC-configuratie of taglabels.
Download het juiste ProTool-project opnieuw naar de C7-eenheid. Verifieer dat alle taglabels en gegevensblokreferenties overeenkomen met het huidige STEP 7-programma. - Event ID: 40020
- Bedieningspaneel-displayfout. Het HMI-gedeelte van de C7 heeft een interne display- of backlightfout gedetecteerd.
Voer een herstart van de eenheid uit. Als de fout aanhoudt, inspecteer de interne displayverbinding en backlightsamenstelling. De eenheid kan reparatie of vervanging van de displaymodule vereisen.
Veelgestelde Vragen
Is de SIMATIC C7-613 compatibel met STEP 7-programmeersoftware?
Ja, de geïntegreerde CPU van de C7-613 is gebaseerd op de S7-300-architectuur en wordt geprogrammeerd met Siemens STEP 7. Het HMI-gedeelte wordt afzonderlijk geconfigureerd met ProTool-software.
Welke communicatie-interface ondersteunt de C7-613?
De C7-613 ondersteunt MPI (Multi-Point Interface) communicatie, waarmee verbinding met SIMATIC S7 PLC's, programmeerapparaten (PG's) en andere MPI-compatibele apparaten mogelijk is.
Kan de C7-613 worden uitgebreid met aanvullende I/O-modules?
De C7-613 ondersteunt uitbreiding met S7-300 compatibele signaalmodules via de geïntegreerde backplane-bus, waardoor aanvullende digitale of analoge I/O kan worden toegevoegd zoals vereist door de toepassing.
Wat is de voedingsspanning voor de C7-613?
De C7-613 werkt op een voedingsspanning van 24 V DC, die extern moet worden geleverd door een geschikte voedingseenheid.
Welke software wordt gebruikt om de HMI-schermen op de C7-613 te configureren?
Het bedieningspaneel-gedeelte van de C7-613 wordt geconfigureerd met Siemens ProTool-software, waarmee procesbewakingsschermen, alarmmeldingen en invoervelden voor operators kunnen worden gemaakt.
Probleemoplossing
Display blijft leeg na inschakeling
Meet 24 V DC op de voedingsklemmen. Controleer de interne zekering indien toegankelijk. Observeer of de CPU RUN/STOP-LED oplicht, wat aangeeft dat de controller wordt gevoed maar het display defect is.
Controleer en herstel de juiste 24 V DC-voeding. Als de CPU operationeel is maar het display leeg blijft, kan de backlight of displaymodule defect zijn en vereist de eenheid interne reparatie of vervanging.
CPU blijft in STOP-modus na inschakeling
Sluit een programmeerapparaat aan via MPI en open de STEP 7-diagnostische buffer om de oorzaak van de STOP te bepalen. Controleer op programmafouten, I/O-configuratieproblemen of geheugenfouten.
Corrigeer eventuele geïdentificeerde programmeer- of configuratiefouten in STEP 7. Voer indien nodig een geheugenreset uit, laad het gebruikersprogramma opnieuw en schakel de CPU naar RUN-modus. Vervang de geheugenkaart als een aanhoudende geheugendefect wordt gedetecteerd.
MPI-communicatie kan niet tot stand worden gebracht met programmeerapparaat
Controleer de integriteit van de MPI-kabel en de aansluiting van de connector. Verifieer dat het MPI-adres van de C7-613 correct is ingesteld en niet in conflict is met andere apparaten. Bevestig dat de baudrate van het programmeerapparaat overeenkomt met de netwerkinstelling.
Vervang de MPI-kabel als deze beschadigd is. Corrigeer adresconflicten door unieke MPI-adressen opnieuw toe te wijzen. Pas de baudrate-instellingen in STEP 7 aan zodat deze overeenkomen met de C7-613-netwerkconfiguratie.
Bedieningspaneel toont onjuiste of verouderde proceswaarden
Verifieer dat het ProTool-project dat naar de C7 is gedownload, overeenkomt met het huidige STEP 7-programma, met name taglabels en gegevensbloknummers. Controleer de MPI-communicatiestatus tussen HMI en CPU.
Download het juiste en huidige ProTool-project opnieuw naar de C7-613. Zorg ervoor dat alle taglabels in het HMI-project overeenkomen met de juiste gegevensgebieden in het actieve STEP 7-programma.
Retentieve gegevens verloren na stroomcyclus
Controleer de spanning van de back-upbatterij. Als de batterij-LED-indicator actief is of de diagnostische buffer een batterijfout rapporteert, is de batterij leeg en wordt het retentieve geheugen niet onderhouden.
Vervang de back-upbatterij door het juiste vervangingstype zoals opgegeven in de C7-613-hardwarehandleiding. Laad na vervanging retentieve gegevens opnieuw of initialiseer gegevensblokken opnieuw zoals vereist door de toepassing.
| Conditie | Reparatie, Gebruikt, Refurbished, Nieuw in doos (geseald) |
|---|
