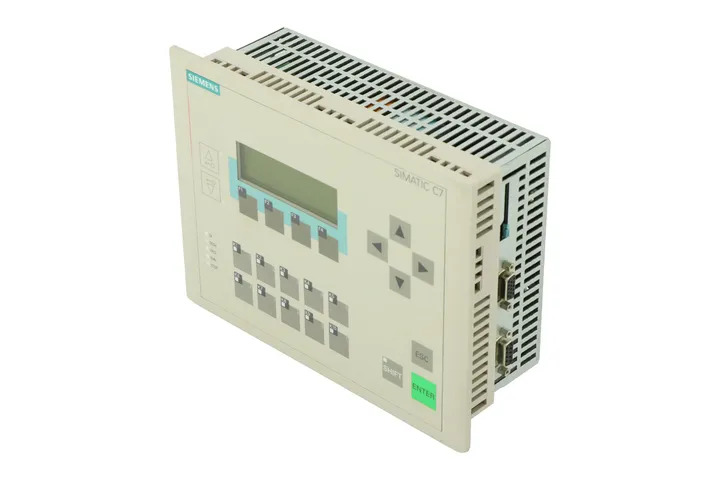

    Siemens 6ES7613-1CA02-0AE3 SIMATIC C7-613

    Siemens 6ES7613-1CA02-0AE3 SIMATIC C7-613

    € 1.278,00

    Reset
    Wissen
    SKU: 6ES7613-1CA02-0AE3 Categorie: HMI & Display Merk: Siemens
    • Beschrijving
    • Aanvullende informatie

    De Siemens SIMATIC C7-613, onderdeelnummer 6ES7613-1CA02-0AE3, is een compacte gecombineerde controller- en bedieningspaneleenheid die behoort tot de SIMATIC C7-productfamilie. Het integreert een programmeerbare logische controller (PLC) op basis van de S7-300 CPU-architectuur met een bedieningspaneel (OP) in een enkele behuizing, waardoor de behoefte aan afzonderlijke HMI- en controller-hardware vervalt. Deze integratie vermindert de ruimtevereisten van het paneel en vereenvoudigt de systeembedrading en inbedrijfstelling.

    De C7-613 beschikt over een ingebouwd monochroom display met touch- of membraantoetsenbordinvoer, ingebouwde digitale I/O en MPI-communicatie (Multi-Point Interface) voor integratie in SIMATIC-netwerken. Het ondersteunt STEP 7-programmeersoftware voor PLC-logica en ProTool of WinCC flexible voor HMI-configuratie, waardoor zowel de controller als de visualisatie kunnen worden ontworpen binnen de Siemens TIA-compatibele toolchain. De eenheid bevat retentief geheugen voor gegevens- en programmaopslag en ondersteunt uitbreiding via standaard S7-300 I/O-modules.

    De SIMATIC C7-613 is zeer geschikt voor compacte automatiseringstaken op machineniveau in industrieën zoals verpakking, materiaalverwerking en algemene fabricage. Het all-in-one ontwerp maakt het bijzonder geschikt voor zelfstandige machines of kleine productiecellen waar het minimaliseren van de voetafdruk van de besturingskast een prioriteit is. De geïntegreerde I/O en display maken het een praktische oplossing voor toepassingen die lokale bediening door de operator vereisen in combinatie met directe procesbesturing.

    Technische Specificaties

    Serie/Productfamilie SIMATIC C7
    Displaytype Monochroom LCD
    Bediening Membraantoetsenbord
    Communicatie-interface MPI (Multi-Point Interface)
    PLC-basis S7-300 CPU-architectuur
    Ingebouwde digitale ingangen 16
    Ingebouwde digitale uitgangen 16
    Ingangs-/bedrijfsspanning 24 V DC
    Bedrijfstemperatuur 0 °C tot +55 °C
    Opslagtemperatuur -20 °C tot +70 °C
    Relatieve vochtigheid 10 % tot 95 % (niet-condenserend)
    IP/Beschermingsklasse IP65 (frontpaneel)
    Montage Panelmontage
    Certificeringen CE, UL

    Veelvoorkomende foutcodes en systeemgebeurtenissen

    Event ID: 10000
    MPI-communicatiefout gedetecteerd tussen C7-eenheid en verbonden SIMATIC-netwerkknooppunten.
    Controleer MPI-kabelverbindingen en afsluitweerstanden. Verifieer MPI-adresinstellingen en baudrate-configuratie in STEP 7.
    Event ID: 10001
    Configuratiemismatch tussen gedownload HMI-project en verbonden PLC-programma.
    Download zowel het PLC-programma via STEP 7 als het HMI-project via ProTool/WinCC flexible opnieuw om consistentie te garanderen.
    Event ID: 10002
    Tag lees-/schrijffout — HMI kan geen geconfigureerd PLC-gegevensadres benaderen.
    Verifieer dat het PLC-gegevensblok of geheugenadres waarnaar wordt verwezen in de HMI-tagconfiguratie bestaat en correct is gedefinieerd in het STEP 7-project.
    Event ID: 10003
    Retentief geheugen fout — gegevens in het retentieve geheugengebied konden niet worden hersteld na een stroompauze.
    Controleer de status van de batterij- of condensatorback-up. Voer een geheugenreset uit en laad het PLC-programma opnieuw. Herconfigureer retentieve gegevensgebieden indien nodig.
    Event ID: 10004
    I/O-toegangsfout — ingebouwde digitale I/O-module reageert niet correct.
    Controleer de bedrading naar ingebouwde I/O-terminals. Verifieer dat de I/O-configuratie in STEP 7-hardwareconfiguratie overeenkomt met de fysieke eenheid. Vervang de eenheid als een hardwarefout is bevestigd.
    Event ID: 10005
    Watchdog-timeout — CPU heeft een programcyclustijdoverschrijding gedetecteerd.
    Controleer het PLC-programma op lussen of instructies die buitensporige scantijd veroorzaken. Verhoog de watchdog-tijd in CPU-eigenschappen indien gerechtvaardigd, of optimaliseer de programmalogica.
    Event ID: 10006
    Voedingsspanning onderspanning — 24 V DC voedingsspanning daalde onder de operationele drempel.
    Meet de 24 V DC voeding op de C7-voedingsterminalen. Controleer de uitgang van de voedingseenheid en kabelverbindingen. Vervang de voedingseenheid als de spanning buiten de specificatie ligt.

    Veelgestelde Vragen

    Welke programmeersoftware is vereist voor de SIMATIC C7-613?

    Het PLC-gedeelte wordt geprogrammeerd met behulp van Siemens STEP 7 (versie 5.x), terwijl de HMI-visualisatie wordt geconfigureerd met ProTool of WinCC flexible. Beide tools zijn vereist voor een volledig project.

    Kan de C7-613 worden uitgebreid met aanvullende I/O-modules?

    Ja, de C7-613 ondersteunt uitbreiding met standaard SIMATIC S7-300 signaalmodules (SM) verbonden via de geïntegreerde backplanusbus, waardoor aanvullende digitale en analoge I/O kunnen worden toegevoegd indien nodig.

    Welke communicatie-interface gebruikt de C7-613?

    De C7-613 gebruikt MPI (Multi-Point Interface) als primaire communicatie-interface, waardoor deze kan worden verbonden met andere SIMATIC PLC's, programmeerapparaten en HMI-panelen binnen een SIMATIC-netwerk.

    Wat is de voedingsspanning voor de C7-613?

    De C7-613 werkt op een 24 V DC voedingsspanning, die extern moet worden geleverd en aangesloten op de aangewezen voedingsterminalen op de eenheid.

    Is de C7-613 compatibel met WinCC flexible voor HMI-configuratie?

    Ja, het HMI-onderdeel van de C7-613 kan worden geconfigureerd met WinCC flexible evenals de oudere ProTool-software, afhankelijk van de versie van de gebruikte engineeringtoolchain.

    Probleemoplossing

    Display blijft leeg nadat stroom is ingeschakeld

    Meet 24 V DC op de voedingsterminalen van de C7-eenheid. Controleer de interne zekering indien toegankelijk. Observeer of de CPU RUN/STOP-LED brandt, wat aangeeft dat de controller van stroom is voorzien maar het displaycircuit mogelijk is mislukt.

    Bevestig dat de 24 V DC voeding binnen de specificatie ligt (meestal 20,4–28,8 V DC). Als de CPU-LED's actief zijn maar het display leeg is, kan de displayachtergrondverlichting of displaymodule zijn mislukt en moet de eenheid ter reparatie of vervanging worden verzonden.

    MPI-communicatie kan niet tot stand worden gebracht met een programmeerapparaat

    Controleer de MPI-kabel en connectorintegriteit. Verifieer het MPI-adres van de C7-613 in STEP 7-hardwareconfiguratie en bevestig dat dit niet conflicteert met andere knooppunten op het netwerk. Controleer busafsluitingen aan beide uiteinden van het MPI-segment.

    Stel het juiste MPI-adres in met behulp van STEP 7 of het C7-frontpanelmenu. Zorg ervoor dat afsluitweerstanden alleen actief zijn aan de twee fysieke uiteinden van de MPI-kabel. Vervang de MPI-kabel als continuïteitsmetingen een fout aangeven.

    PLC gaat onverwacht in STOP-modus

    Lees de diagnostische buffer in STEP 7 (CPU Diagnostic Buffer) om de gebeurtenis te identificeren die de STOP heeft veroorzaakt. Veelvoorkomende oorzaken zijn programmafouten, I/O-toegangsfouten of watchdog-timeouts.

    Adresseer de specifieke fout die in de diagnostische buffer is geïdentificeerd. Voor programmafouten corrigeert u de STEP 7-logica en laadt u deze opnieuw. Voor I/O-fouten inspecteert u de bedrading en moduleconfiguratie. Voer een CPU-geheugenreset uit en laad opnieuw als de oorzaak niet kan worden geïsoleerd.

    HMI-tags tonen onjuiste of geen waarden op het bedieningspaneel

    Verifieer dat de HMI-projecttagadressen overeenkomen met de werkelijke PLC-gegevensadressen in het STEP 7-programma. Controleer of de MPI-verbinding tussen de HMI- en PLC-onderdelen actief is en foutvrij.

    Download het HMI-project opnieuw met behulp van ProTool of WinCC flexible en zorg ervoor dat tagadressen correct zijn toegewezen aan het PLC-geheugen. Als communicatiefouten aanwezig zijn, lost u eerst MPI-connectiviteitsproblemen op.

    Ingebouwde digitale uitgangen schakelen niet zoals verwacht

    Controleer het PLC-programma in STEP 7 om te bevestigen dat de uitgangsspulen correct worden aangestuurd. Meet de uitgangsterminalspanning met een multimeter wanneer de uitgang actief zou moeten zijn. Inspecteer de bedrading op losse verbindingen of kortsluiting.

    Corrigeer eventuele programmalogicafouten in STEP 7 en laad het project opnieuw. Als de programmalogica correct is maar uitgangen blijven inactief, inspecteert u de uitgangbedrading en belasting. Als uitgangen in hardware als defect zijn bevestigd, vereist de eenheid reparatie of vervanging.

    Conditie

    Reparatie, Gebruikt, Refurbished, Nieuw in doos (geseald)
