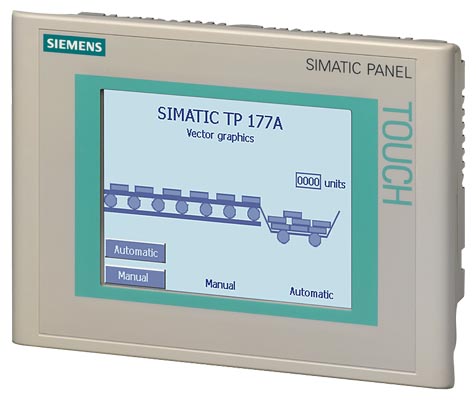

    Siemens 6AV6642-0AA11-0AX1 TP177A

    Siemens 6AV6642-0AA11-0AX1 TP177A

    € 490,00 - € 1.500,00Prijsklasse: € 490,00 tot € 1.500,00

    Reset
    Wissen
    SKU: 6AV6642-0AA11-0AX1 Categorie: HMI & Display Merk: Siemens
    • Beschrijving
    • Aanvullende informatie

    De Siemens 6AV6642-0AA11-0AX1 is een TP177A touchpanel HMI-apparaat behorend tot de SIMATIC HMI 177-serie, vervaardigd door Siemens. Het is een compact bedieningspaneel ontworpen voor visualisatie en besturing op machineniveau in industriële automatiseringsomgevingen. Dit apparaat beschikt over een 5,7-inch STN-kleurendisplay en wordt bediend via resistieve aanraaking, waardoor het geschikt is voor eenvoudige mens-machine-interfacetoepassingen.

    Het TP177A-paneel werkt op een 24 V DC-voeding en communiceert via MPI- en PROFIBUS-DP-interfaces, waardoor directe integratie met Siemens SIMATIC S7 PLC's mogelijk is. Het ondersteunt configuratie via WinCC flexible 2005 of latere engineeringsoftware. Het apparaat is gebouwd om industriële omstandigheden te weerstaan, met een frontpaneel-beschermingsgraad van IP65, en is ontworpen voor panelmontage in deurkozijnen van bedieningskasten of behuizingen.

    De TP177A wordt veel ingezet in de vervaardigings-, verpakkings- en gereedschapsmachine-industrie waar een kosteneffectieve, betrouwbare bedieningsinterface op machineniveau vereist is. De compatibiliteit met de SIMATIC S7-200, S7-300 en S7-400 PLC-families maakt het een praktische keuze voor systeemintegrators die binnen het Siemens-automatiseringsecosysteem werken. De compacte vorm en eenvoudige configuratie maken het goed geschikt voor OEM-machinebouwers die gestandaardiseerde HMI-oplossingen nodig hebben.

    Technische Specificaties

    Displaygrootte 5,7 inch
    Displaytype STN color
    Displaykleuren 256 kleuren
    Displayresolutie 320 x 240 px (QVGA)
    Aanraakingtechnologie Resistief
    Ingangsspanning 24 V DC
    Stroomverbruik Max. 6 W
    Communicatie-interface MPI, PROFIBUS-DP
    IP-graad (voorkant) IP65
    IP-graad (achterkant) IP20
    Bedrijfstemperatuur 0 °C tot +50 °C
    Opslagtemperatuur -20 °C tot +60 °C
    Relatieve vochtigheid 10% tot 90%, niet-condenserend
    Montage Panelmontage
    Paneeluitsnijding 197 x 141 mm
    Certificeringen CE, UL, cULus

    Veelvoorkomende foutcodes en systeemgebeurtenissen

    Event ID: 10000
    Configuratiefout gedetecteerd tijdens opstarten; het project dat op het paneel is geladen bevat configuratieinconsistenties.
    Laad het project opnieuw met WinCC flexible. Controleer of het project zonder fouten is gecompileerd voordat u het overdraagt.
    Event ID: 10001
    Communicatieverbinding met de PLC is verbroken of kan niet tot stand worden gebracht.
    Controleer de MPI- of PROFIBUS-DP-kabelverbindingen en afsluitweerstanden. Controleer of de PLC-adressinstellingen overeenkomen met de HMI-projectconfiguratie.
    Event ID: 10002
    Tag-leesfout; de HMI kan een geconfigureerde PLC-tag niet lezen.
    Controleer of het tag-adres in het PLC-programma bestaat en of het gegevenstype overeenkomt met de HMI-configuratie. Controleer de communicatiekoppelstatus.
    Event ID: 10003
    Tag-schrijffout; de HMI kan geen waarde naar de geconfigureerde PLC-tag schrijven.
    Controleer of de PLC-tag niet tegen schrijven is beveiligd en of het adres correct is. Bevestig dat de PLC in RUN-modus staat en schrijfopdrachten accepteert.
    Event ID: 20000
    Systeemgeheugen laag; beschikbaar runtimegeheugen op het paneel is onvoldoende.
    Verminder het aantal actieve schermen of objecten. Optimaliseer het project door ongebruikte tags en scripts te verwijderen en draag het project vervolgens opnieuw over.
    Event ID: 40000
    Projectoverdracht geïnitieerd; het paneel is in overdracht-modus gegaan.
    Dit is een informatief evenement. Ga verder met de projectoverdracht van de engineering-pc met behulp van WinCC flexible. Zorg ervoor dat de juiste communicatie-interface is geselecteerd.
    Event ID: 50000
    Besturingssysteem- of firmwarefout gedetecteerd; de panelruntime heeft een onherstelbare fout ondervonden.
    Voer een paneelherstart uit. Als de fout aanhoudt, werkt u de panelfirmware bij met ProSave en draagt u het project opnieuw over.

    Veelgestelde Vragen

    Welke PLC-families zijn compatibel met de TP177A (6AV6642-0AA11-0AX1)?

    De TP177A is compatibel met Siemens SIMATIC S7-200, S7-300 en S7-400 PLC-families via MPI- of PROFIBUS-DP-communicatie-interfaces.

    Welke engineeringsoftware is vereist om dit HMI-paneel te configureren?

    De TP177A wordt geconfigureerd met Siemens WinCC flexible 2005 of een latere versie. Projecten worden via MPI of een PC/PPI-kabel naar het paneel overgedragen.

    Wat is de displayresolutie en kleurdiepte van de 6AV6642-0AA11-0AX1?

    Het paneel beschikt over een 320 x 240 pixel (QVGA) STN-kleurendisplay dat 256 kleuren kan weergeven.

    Wat is de beschermingsgraad van het frontpaneel van de TP177A?

    Het frontpaneel van de TP177A heeft een IP65-beschermingsgraad, waardoor het bestand is tegen stofbinnendringen en waterstralen onder lage druk.

    Kan de TP177A met PLC's van derden worden gebruikt?

    De TP177A is primair ontworpen voor gebruik met Siemens SIMATIC PLC's via MPI en PROFIBUS-DP. Communicatie met controllers van derden wordt niet standaard ondersteund op deze variant.

    Probleemoplossing

    Display blijft leeg nadat stroom wordt toegepast

    Meet de 24 V DC-voedingsspanning op de achterkant. Controleer of de voeding binnen de opgegeven tolerantie ligt en of de connector volledig is ingebracht.

    Corrigeer de voedingsspanning als deze buiten bereik ligt. Als de spanning correct is en het display blijft leeg, kan de interne voeding of achtergrondverlichting defect zijn en moet het apparaat ter reparatie of vervanging worden verzonden.

    HMI kan geen communicatie met de PLC tot stand brengen

    Controleer of de MPI- of PROFIBUS-DP-kabel correct is aangesloten en aan beide uiteinden is afgesloten. Controleer of het busadres dat in het HMI-project is geconfigureerd, overeenkomt met het fysieke adres dat op de PLC is ingesteld.

    Vervang of plaats de communicatiekabel opnieuw. Corrigeer adresfouten in het WinCC flexible-project en draag het opnieuw over. Zorg ervoor dat er slechts één actieve busafsluiting aan elk uiteinde van het netwerk bestaat.

    Touchscreen reageert niet of reageert onnauwkeurig

    Controleer of het aanraakgebied fysiek beschadigd of verontreinigd is. Ga naar het bedieningspaneel van het paneel in overdracht-modus en voer de aanraakkalibratieroutine uit.

    Reinig het aanraakoppervlak met een zachte, droge doek. Voer een aanraakherkalibratatie uit via de systeeminstellingen van het paneel. Als de onnauwkeurigheid na kalibratie aanhoudt, moet de resistieve aanraaklaag mogelijk worden vervangen.

    Projectoverdracht van engineering-pc naar paneel mislukt

    Bevestig dat het paneel in overdracht-modus staat en dat de juiste communicatie-interface (MPI of PROFIBUS-DP) is geselecteerd in de overdracht-instellingen van WinCC flexible. Controleer de kabelintegriteit.

    Start het paneel opnieuw op in overdracht-modus door naar de systeeminstellingen te navigeren. Controleer de instellingen van de PC-adapter en de COM-poortconfiguratie. Vervang de overdrachtkabel als communicatie niet tot stand kan worden gebracht.

    Paneel wordt herhaaldelijk opnieuw opgestart of geeft een runtimefout bij opstarten

    Het geladen project kan beschadigd zijn of incompatibel met de paneelfirmwareversie. Controleer de firmwareversie via het scherm met systeeminformatie van het paneel.

    Gebruik ProSave om de paneelfirmware bij te werken naar de versie die compatibel is met het WinCC flexible-project. Compileer het project opnieuw en draag het over nadat de firmware-update is voltooid.

    Conditie

    Reparatie, Gebruikt, Refurbished, Nieuw in doos (geseald)
